智能家居弱电经典设计方案 音视频线系统规划与实施

在构建现代智能家居的过程中，弱电系统，尤其是音视频（AV）线缆的规划与设计，是整个智能化体验的基础与核心。一套经典、前瞻的布线方案，不仅能确保当前影音设备的高质量运行，更能为未来的技术升级预留充足空间。本文将围绕智能家居中的音视频线系统，阐述其经典设计方案。

一、设计核心原则

1. 隐蔽性与美观性：所有线缆应尽量通过预埋管道（如PVC管）在墙体、地板或吊顶内敷设，确保最终装修效果整洁美观，设备“无线”化呈现。
2. 集中管理与分布式接入：设立家庭弱电箱或专用机柜作为核心汇聚点，统一管理来自各个房间的音视频信号源与线缆。在各功能区（客厅、卧室、影音室等）设置标准化的接入面板。
3. 高带宽与前瞻性：线材选择应远超当前主流设备需求。例如，即使目前仅需1080P信号，也应布设支持8K乃至更高分辨率传输的线缆，以应对未来5-10年的技术发展。
4. 强抗干扰能力：音视频信号对电磁干扰敏感，线缆应具备良好的屏蔽层（如铝箔、编织网屏蔽），并与大电流的强电线缆保持至少30厘米的距离，交叉时宜成直角。

二、关键音视频线缆选型与布线要点

1. 高清多媒体接口线（HDMI）：

• 选型：当前主流应选择 HDMI 2.1 规格的超高速光纤HDMI线或高品质铜缆。光纤HDMI线传输距离长（可达100米以上无衰减）、重量轻、无电磁干扰，尤其适合长距离预埋。

• 布线：从核心机柜（放置蓝光播放器、游戏主机、机顶盒等）到每个显示终端（电视、投影机）至少预埋 2根 HDMI线，一根主用，一根备用或用于未来扩展。建议使用 Φ25mm或以上 的PVC管道，方便日后抽换升级。

1. 音视频复合线（用于背景音乐与监控）：

• 选型：采用 RVV系列护套线（如RVV3×1.5）或专用音箱线（如2×1.5mm² 或 2×2.5mm² 的 OFC无氧铜线）用于连接功放与吸顶/壁挂音箱。监控视频线则通常使用 SYV-75-5 同轴电缆（模拟信号）或直接为网络摄像机布设网线（数字信号）。

• 布线：背景音乐系统需从功放位置（通常在弱电箱或机柜）向各房间天花板预埋音箱线。每个房间可独立布线并接入分区控制器，实现独立音源和音量控制。监控线应从监控主机位置布设至各个摄像头安装点。

1. 扬声器线与低音炮线：

• 选型：家庭影院前置、环绕、天空声道音箱建议使用截面足够的专用音箱线（如12-14 AWG）。有源低音炮与AV功放之间需布设 低音炮信号线（RCA同轴线），应选择带双层屏蔽的高质量线材。

• 布线：根据影音室或客厅的声学设计（如杜比全景声的5.1.2、7.2.4布局），精确计算音箱位置，并从AV功放位置向每个音箱点位预埋相应长度的线缆，两端预留足够余量（通常墙面出口预留0.5-1米）。

1. 其他辅助线缆：

• 光纤/同轴数字音频线：用于连接高端CD/DVD播放器、游戏机与AV功放，传输无损数字音频信号（如杜比TrueHD、DTS-HD Master Audio），也应预埋到位。

• 网线（Cat6A/Cat7）：现代智能电视、流媒体播放器、游戏主机、AV功放对网络依赖极强。每个影音设备点位旁，必须同步布设至少一条高性能网线，作为网络流媒体传输和智能控制的可靠保障，优于无线Wi-Fi。

三、经典系统拓扑示例（以客厅影音中心为例）

1. 信号源集中：将蓝光机、游戏机、机顶盒、NAS等设备统一置于客厅机柜或邻近的设备间。
2. 主干连接：从设备集中处，通过预埋的 2根HDMI 2.1线缆 和 1条低音炮信号线 连接至客厅电视或投影机位置。
3. 音频分发：从AV功放输出端，通过预埋的 音箱线 分别连接至前置左中右、环绕及天空声道音箱（若为全景声布局）。
4. 网络与控制：电视/投影机后方、设备柜内均设置 网络面板，由核心交换机通过预埋网线提供网络。可通过预埋的 控制线（如RS-232、IR红外延长线） 或统一的 IP网络，实现中控系统（如智能面板、平板）对所有影音设备的集中控制。

四、施工与验收注意事项

• 标签化管理：所有线缆在两端必须使用永久性标签清晰标识，如“客厅电视-HDMI 1”、“主卧背景音乐左声道”。
• 测试在先：在封板、抹灰之前，必须对所有预埋的HDMI线、网线等进行通断和性能测试，确保线缆无损且性能达标。
• 预留检修口：在关键过线处（如吊顶、弯头较多处）设置检修口，便于未来维护。

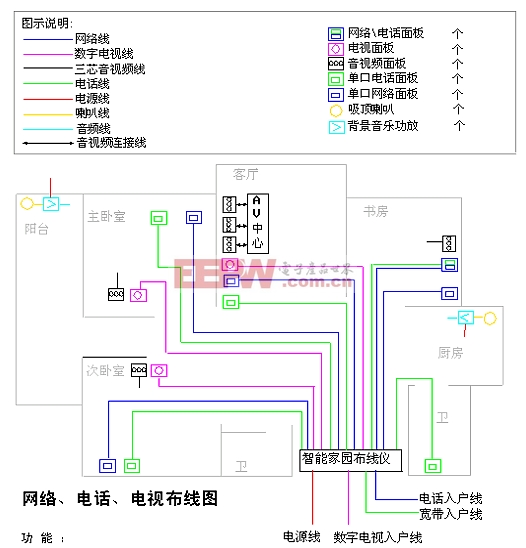

• 文档归档：绘制并保存详细的 弱电布线点位图，清晰标注每条线缆的路径、类型和两端位置，这是未来维护和升级的“地图”。

###

一套经典的智能家居音视频布线方案，本质上是为家庭打造了一个 “隐藏的神经网络” 。它不求即时炫目，但求稳定、可靠、高效，并能从容应对未来影音技术的澎湃浪潮。精心的规划、优质的线材与规范的施工，是确保这一神经网络长久健康运行，最终释放极致影音娱乐体验的根本保障。
